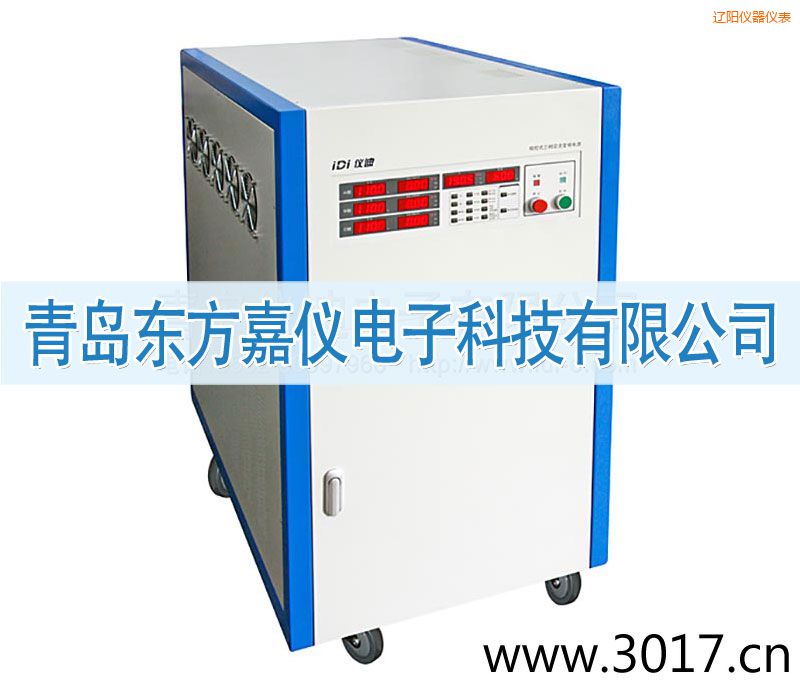

三相交流變頻電源 |
|
| 型 號：8300XT |
| 品 牌：儀迪 |
| 技術指標：線電壓0-520V，47-63Hz |
 |
遼陽三相交流變頻電源-8300XT-儀迪
功能特點：
-
1.全范圍可調輸出電壓及頻率設定范圍（線電壓0-520V，，47-63Hz），，輸出電壓的穩定率可達0.5%；
-
2.可帶載單、三相負載，，在阻性負載下波形失真小于1%；
-
3.超強輸出波峰因數3:1，，可啟動額定輸出容量3倍電流而不做限制保護高啟動負載能力，，可啟動額定輸出容量3倍電流而不做限制保護；
-
4.暫態反應快，，在瞬間加載或除載時波形可于2ms內恢復；
-
5.特殊的恒流輸出設計，，可輕易啟動電機、壓縮機等高啟動電流負載；
-
6.輸出過載、短路、過溫保護及報警；
-
7.提供多個記憶組（3組），，可快速調用輸出不同記憶值（電壓、頻率等）；
-
8.表源合一，，可以實現負載功率的測量；
技術指標：
|
一般規格
|
|
PLC 遙控
|
輸出：ON/OFF
|
|
快捷記憶組
|
3組記憶模式
|
|
輸出自校正
|
能實現電壓自校正，，穩定電壓±0.1V
|
|
效率
|
≧80%(滿載 )
|
|
保護
|
過載、短路、過溫
|
|
校準功能
|
前面板校準
|
|
工作環境
|
0-40℃/20-80%RH
|
|
恒流輸出功能
|
有
|
|
技術指標
|
|
型號規格
|
83009T
|
83015T
|
83030T
|
83045T
|
83060T
|
83090T
|
83120T
|
83180T
|
|
輸入
|
|
電壓
|
380V±15%
|
|
頻率
|
45-65Hz
|
|
輸出
|
|
最大功率
|
總功率
|
9KVA
|
15KVA
|
30KVA
|
45KVA
|
60KVA
|
90KVA
|
120KVA
|
180KVA
|
|
單項功率
|
3KVA
|
5KVA
|
10KVA
|
15KVA
|
20KVA
|
30KVA
|
40KVA
|
60KVA
|
|
最大電流
|
0-150V
|
27.27A
|
45.45A
|
90.90A
|
136.35
|
181.8A
|
272.7A
|
363.6A
|
545.4A
|
|
0-300V
|
13.63A
|
22.72A
|
45.45A
|
68.16
|
90.90A
|
136.3A
|
181.8A
|
272.7A
|
|
相數
|
3Ø/4W
|
|
失真度 (T.H.D)
|
< 1% ：47-63Hz （阻性負載）
|
|
波峰因數比
|
≥3
|
|
線形調整率
|
± 0.1V
|
|
負載調整率
|
± (0.5%輸出值+0.5V) （阻性負載）
|
|
響應時間
|
< 2 毫秒
|
|
設定
|
|
電壓
|
范圍
|
0.0-300.0V
|
|
分辨率
|
0.1V
|
|
精確度
|
±(1%設定值 + 2個字)
|
|
頻率
|
范圍
|
45.0-65.0Hz
|
|
分辨率
|
0.1Hz
|
|
精確度
|
±0.02%設定值
|
|
測量
|
|
電壓
|
范圍
|
0.0-300.0V
|
|
分辨率
|
0.1V
|
|
精確度
|
± (1%讀數值 + 2個字)
|
|
頻率
|
范圍
|
45.0-65.0Hz
|
|
分辨率
|
0.1Hz
|
|
精確度
|
±0.1Hz
|
|
電流
|
范圍
|
L
|
0.000-9.900A
|
0.000-9.900A
|
0.000-9.900A
|
0.000-9.900A
|
0.000-9.900A
|
0.000-9.900A
|
0.000-9.900A
|
0.000-9.900A
|
|
M
|
9.91-27.27 A
|
9.91-45.45A
|
9.91-90.90A
|
9.91-99.00A
|
9.91-99.00A
|
9.91-99.00A
|
9.91-99.00A
|
9.91-99.00A
|
|
H
|
-
|
-
|
-
|
99.1-136.3A
|
99.1-181.8A
|
99.1-272.7A
|
99.1-363.6A
|
99.1-545.4A
|
|
分辨率
|
L
|
0.001A
|
|
M
|
0.01A
|
|
H
|
0.1A
|
|
精確度
|
L
|
±(1%讀數值+5個字)
|
|
M
|
± (1%讀數值+1個字)
|
|
H
|
± (1%讀數值+1個字)
|
|
功率
|
范圍
|
L
|
0.000-3.000 K W
|
0.000-5.000 K W
|
0.000-9.900 K W
|
0.000-9.900 K W
|
0.000-9.900 K W
|
0.000-9.900 K W
|
0.000-9.900 K W
|
0.000-9.900 K W
|
|
H
|
-
|
-
|
9.90-10.00KW-
|
9.90-15.00 KW
|
9.90-20.00 KW
|
9.90-30.00 KW
|
9.90-40.0 KW
|
9.90-60.00 KW
|
|
分辨率
|
L
|
1W
|
|
H
|
10W
|
|
精確度
|
L
|
± (1.5%讀數值+5個字)
|
|
H
|
± (1.5%讀數值+5個字)
|
|
功率因數
|
范圍
|
0.000-1.000
|
|
分辨率
|
0.001
|
|
精確度
|
根據電壓、電流、功率的準確度而定
|
|
